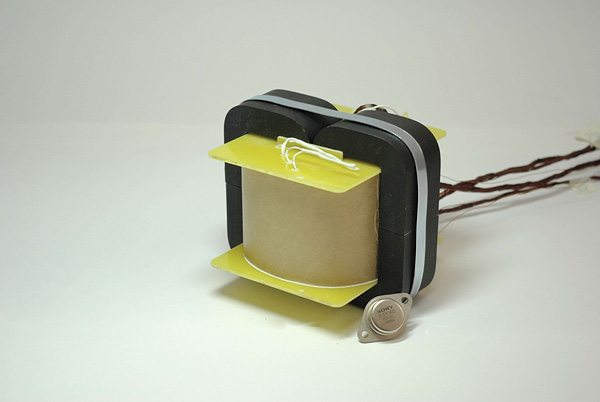

AOUT-3.5 Высококачественнй выходной трансформатор для однотактных (SE) усилителей на лампах 300b, 2A3, 6С4С, AD1
|
Высококачественнй выходной трансформатор для однотактных (SE) усилителей на лампах 300b, 2A3, 6С4С, AD1
Описание: в цену включен крепеж (крепежные рамки)
возможные варианты крепления: вертикально, горизонтально, плашмя.
Также возможна комплектация данного выходного трансформатора крышками с ножками для вертикального крепежа.
Трансформатор намотан на сердечнике высококачественном разрезном сердечнике M4 (Германия)
с зазором. Использование cut cores обеспечивает постоянство индуктивности трансформатора в широком диапазоне изменения магнитной индукции.
Обмотки трансформатора секционированы для получения минимальной индуктивности рассеивания и
минимизации межобмоточных емкостей, а также получения обсалютной симметрии сопротивления обмоток постоянного тока. Обмотка состоит из 20-ти секций, которые намотаны проводом одинакового сечения. Секции скоммутированы последовательно-параллельно таким образом, чтобы получить
необходимый коэффициент трансформации. При этом трансформатор имеет широкую полосу и гладкую амплитудно частотную характеристику (см. график ниже).
площадь сечения 13 кв. см
Стандартное оформление: в уголках/рамках (крепление в крышки за дополнительную плату)
| Приведенное сопротивление первичной обмотки | 3500 Ом |
| Сопротивление постоянному току первичной обмотки | 110 Ом |
| Приведенное сопротивление вторичной обмотки | 8 Ом |
| Сопротивление вторичной обмотки постоянному току | 0,32 Ом |
| Мощность | 15 Вт |
| Индуктивность первичной обмотки в рабочей точке (0.6 Тл) | не менее 55 Гн |
| Диапазон частот при сопротивлении источника сигнала 1K0м (+/- 0.5 dB) | 15 - 40000 Гц |
AOUT-3.5
Тип железа: M4 разрезные сердечники ШЛ (Германия)
Размер железа: SE 106 ШЛ, площадь сечения 13 кв. см
Размер трансформатора: 125x105x100 (ШхВхГ), мм
Зазор: 0,2мм
Цена (руб.): 12190.00
